PWGS系列數控切割機

產品概述
● PWGS系列數控等離子/火焰切割機是我公司為配套金屬結構件加工而自行開發的一種高效率鋼板自動切割下料設備，可縱向和橫向直線切割，也可以圓弧曲線的任意方位切割，切割表面粗糙度及精度高、變形小。該機具有結構合理、操作簡單等優點。
● 該系列數控切割機組成部分包括數控系統、驅動系統、控制系統、機械傳動系統、氣路切割系統。該機主要用于金屬板材平面各種形狀的火焰與等離子雙用切割，功能齊全、自動化程度高、配置專業、切割精度高、切割質量好、動態穩定性好。CNC系統、伺服系統采用性能優良，方便的人機界面，簡單的操作，豐富的軟件及高質量硬件配置，全方位的保護措施為用戶提供一個高品質的產品。

規格參數

基本配置

●	機架形式	龍門式框架結構，整體回火噴沙處理
●	導軌間距	4000mm
●	導軌長度	12000mm
●	導軌型號	43KG/米重軌，每根/2米
●	驅動方式	（松下）伺服雙邊驅動
●	數控系統	上海方菱F2500B
●	操作臺位置	座式，右操作
●	電控部分	正泰電器 1套
●	數控割炬移動體	鋁制 1套
●	驅動系統	日本松下伺服 3套
●	減速系統	蘇州HFR 3套
●	橫向機械傳動	精密齒輪齒條及導軌 1套
●	縱向機械傳動	精密齒輪齒條 2套
●	橫向布線	拖鏈 1套
●	數控火焰割炬	1套

功能配置

●	縱橫向電子限位開關	4套
●	縱向機械限位裝置	2個

技術指標

●	有效切割寬度	≤3200 mm
●	有效切割長度	≤10000 mm
●	火焰切割厚度	5-200mm
●	空程行走速度	20- 6000 mm/mi無級可調
●	火焰切割材質	碳鋼
●	割炬升降行程	≤150mm
●	整機精度標準	符合JB/T5102-1999
●	直線定位精度	± 0.2 mm / 1 m
●	直線重復精度	± 0.2 mm / 1 m
●	綜合畫線精度	劃800×800MM方格，對角線，回圓點精度± 0.2 mm
●	速度誤差	3%
●	切割粗糙度（質量切割）	Ra≤12.5
●	切割介質	丙烷，氧氣

工作條件

●	環境溫度	-10℃～+40℃
●	相對濕度	≤95%無冷凝
●	周邊環境	通風，無較大沖擊
●	電源電壓	220V（AC）±10%
●	電源頻率	50HZ±1HZ
●	主機輸入功率	3KW
●	氧氣入口壓力	0.8～1 Mpa

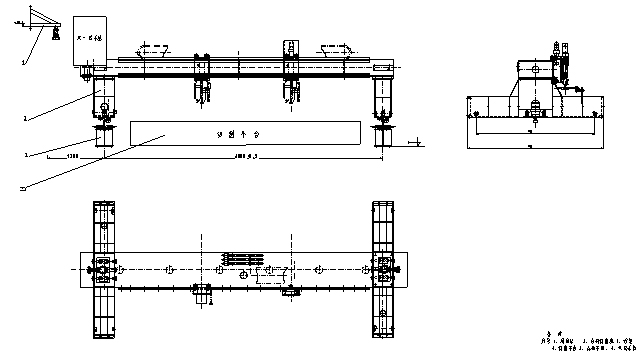

結構特點

圖片及結構部位名稱	特色說明
	設計特色：該設備結構穩定，造型美觀，長壽命機架形式：寬體龍門式，適合大跨距切割端梁定位：采用四點定位，重心穩定，良好的動態平衡加工方式：焊接、整機爐內回火、表面噴沙處理并噴涂環氧底漆去應力處理：整機回火處理，并震動時效雙處理手段，可保證去除焊接應力
	驅動方式：日本松下雙邊伺服驅動 傳動方式：齒輪齒條伺服高精度定位傳動 連接方式：齒輪齒條彈性嚙合連接承載方式：四輪承載，外球面大滾輪保護措施：前后端有清潔除塵銅皮裝置
	電器控制柜特點：專業機箱廠定制，大尺寸箱體散熱快，外形美觀密封性能好，有效提高數控系統電器元件使用壽命，內部電器元件布置合理，便于維護。
	傳動齒輪加工方式：該齒輪采用45號鋼經過精密滾齒加工后齒面淬火處理達到HRC40-45，再經過高精密磨齒加工使齒輪精度達到精度標準，從而保證機器在運行過程中的累積誤差降低，從而提高整機切割質量精度。
